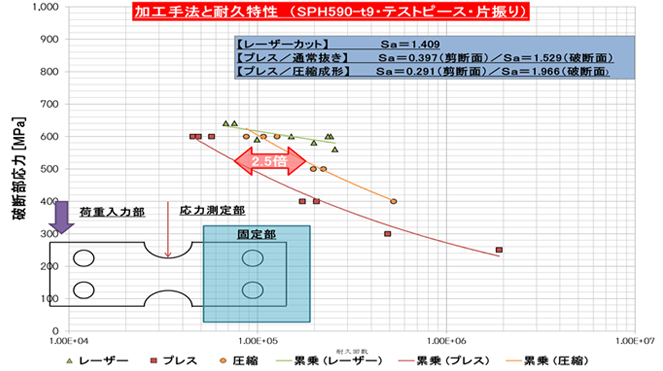

本文へジャンプ "設計→解析→試作→評価→生産"までのもの創り提案で、時代のニーズに応えるKYOEI 協栄製作所 ホーム技術開発事例近鏡面全剪断プレス加工 弊社にて開発した鏡面仕上げに近いプレス剪断面加工方法を開発、従来のFB工法(ファインブランキング)では出来ない仕上げ剪断面で、金属疲労の対策に有効な手段として提供します。 近鏡面の全剪断と一般プレス剪断とレーザー切断面の3つのテストピースによる疲労試験を行った結果、約2.5倍の金属疲労延命が可能です。 現在、高張力鋼板590材で板厚9mmの製品を月産12万個以上の実績のある技術開発品です。 高張力鋼板440材の板厚4.5以下の条件下で、長穴幅レンジ0.03mmにて製作可能です。 近鏡面の全剪断面 一般プレス剪断面 レーザーカット面 技術開発事例 近鏡面全剪断プレス加工 角パイプハイドロ加工 丸パイプハイドロ加工 アルミ順送プレス加工
弊社にて開発した鏡面仕上げに近いプレス剪断面加工方法を開発、従来のFB工法(ファインブランキング)では出来ない仕上げ剪断面で、金属疲労の対策に有効な手段として提供します。 近鏡面の全剪断と一般プレス剪断とレーザー切断面の3つのテストピースによる疲労試験を行った結果、約2.5倍の金属疲労延命が可能です。 現在、高張力鋼板590材で板厚9mmの製品を月産12万個以上の実績のある技術開発品です。 高張力鋼板440材の板厚4.5以下の条件下で、長穴幅レンジ0.03mmにて製作可能です。 近鏡面の全剪断面 一般プレス剪断面 レーザーカット面 技術開発事例 近鏡面全剪断プレス加工 角パイプハイドロ加工 丸パイプハイドロ加工 アルミ順送プレス加工
弊社にて開発した鏡面仕上げに近いプレス剪断面加工方法を開発、従来のFB工法(ファインブランキング)では出来ない仕上げ剪断面で、金属疲労の対策に有効な手段として提供します。 近鏡面の全剪断と一般プレス剪断とレーザー切断面の3つのテストピースによる疲労試験を行った結果、約2.5倍の金属疲労延命が可能です。 現在、高張力鋼板590材で板厚9mmの製品を月産12万個以上の実績のある技術開発品です。 高張力鋼板440材の板厚4.5以下の条件下で、長穴幅レンジ0.03mmにて製作可能です。 近鏡面の全剪断面 一般プレス剪断面 レーザーカット面
